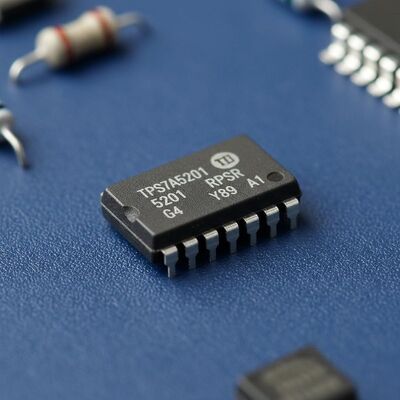

TPS7A5201RPSR 통합 IC 칩
2A 저잡음 고정밀 LDO 전압 레귤레이터
제품 개요
TPS7A5201RPSR은 4.4 µVRMS의 저잡음, 65mV의 최대 드롭아웃으로 2A를 공급할 수 있는 초저 드롭아웃 선형 레귤레이터(LDO)입니다. 장치 출력 전압은 외부 저항 분배기를 사용하여 0.8V에서 5.2V까지 조절 가능합니다.
기술 사양
| 매개변수 |
사양 |
| 출력 구성 |
양극 |
| 출력 유형 |
조절 가능 |
| 레귤레이터 수 |
1 |
| 전압 - 입력 (최대) |
6.5V |
| 전압 - 출력 (최소/고정) |
0.8V |
| 전압 - 출력 (최대) |
5.15V |
| 전압 강하 (최대) |
0.225V @ 2A |
| 전류 - 출력 |
2A |
| 대기 전류 (Iq) |
4 mA |
| 전류 - 공급 (최대) |
5 mA |
| PSRR |
44dB ~ 50dB (10kHz ~ 500kHz) |
| 제어 기능 |
활성화, 전원 양호, 소프트 스타트 |
| 보호 기능 |
과전류, 과열, 저전압 잠금 (UVLO) |
| 작동 온도 |
-40°C ~ 125°C (TJ) |
주요 기능
- BIAS 사용 시 라인, 부하 및 온도에 걸쳐 0.5% (최대) 정확도
- 출력 전압 노이즈: 4.4 µVRMS
- 낮은 드롭아웃: BIAS 사용 시 2A에서 65mV (최대)
- 전원 공급 리플 제거: 500kHz에서 40dB
- 입력 전압 범위: BIAS 없음: 1.4V ~ 6.5V, BIAS 있음: 1.1V ~ 6.5V
- 조절 가능한 출력 전압 범위: 0.8V ~ 5.2V
- 조절 가능한 소프트 스타트 돌입 전류 제어
- 오픈 드레인, 전원 양호 (PG) 출력
- 2.2mm * 2.5mm, 12핀 VQFN 패키지
응용 분야
매크로 원격 무선 장치 (RRU)
야외 백홀 장치
능동 안테나 시스템 mMIMO (AAS)
초음파 스캐너
실험실 및 현장 계측
센서, 이미징 및 레이더
