제품 상세 정보:
|
| 부품 번호: | BSC046N10NS3G | 트랜지스터 극성: | n 채널 |
|---|---|---|---|
| Vds - 드레인 소스 항복 전압: | 100V | Id - 연속 드레인 전류: | 100 A |
| Rds On - 드레인 소스 저항: | 4m옴 | Qg - 게이트 요금: | 63 nC |

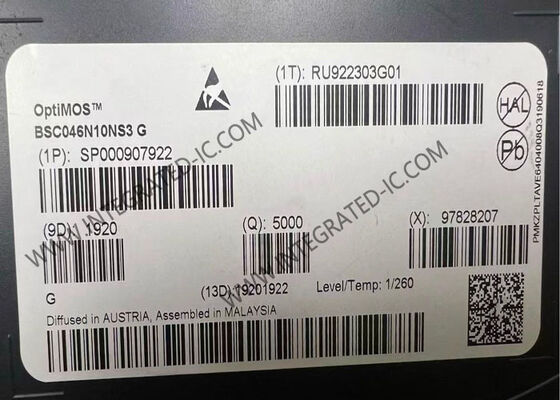

BSC046N10NS3G 통합 회로 칩 100V OptiMOSTM 3 시리즈 N 채널 전력 MOSFET 트랜지스터
BSC046N10NS3G의 제품 설명
BSC046N10NS3G는 100V, OptiMOSTM 전력 MOSFET 트랜지스터로, 고효율, 고전력 밀도 SMPS를 위한 우수한 솔루션을 제공합니다.다음 최고의 기술에 비해 이 가족은 R DS ((on) 과 FOM (공로 수치) 에서 30%의 감축을 달성합니다..
BSC046N10NS3G의 사양
|
시리즈
|
OptiMOSTM 3
|
|
FET 타입
|
N 채널
|
|
기술
|
MOSFET (금속산화물)
|
|
소스 전압 (Vdss)
|
100V
|
|
전류 - 연속 배수 (Id) @ 25°C
|
17A (Ta), 100A (Tc)
|
|
구동 전압 (최대 Rds ON, 최소 Rds ON)
|
6V, 10V
|
|
Rds ON (Max) @ Id, Vgs
|
4.6mOhm @ 50A, 10V
|
|
Vgs(th) (최대) @ Id
|
3.5V @ 120μA
|
|
게이트 충전 (Qg) (최대) @ Vgs
|
63 nC @ 10 V
|
|
Vgs (최대)
|
±20V
|
|
입력 용량 (Ciss) (Max) @ Vds
|
4500pF @ 50V
|
|
전력 분산 (최대)
|
156W (Tc)
|
|
작동 온도
|
-55°C ~ 150°C (TJ)
|
|
장착형
|
표면 마운트
|
|
공급자의 장치 패키지
|
PG-TDSON-8-7
|
|
패키지 / 케이스
|
8-PowerTDFN
|
BSC046N10NS3G의 특징
고주파 애플리케이션에 매우 낮은 게이트 요금
DC-DC 변환을 위해 최적화
N 채널, 정상 수준
우수한 게이트 요금 x R DS ((on) 제품 (FOM)
매우 낮은 전압 저항 R DS (전압)
150 °C의 작동 온도
Pb 없는 납 접착; RoHS 준수
JEDEC1) 에 따라 자격을 얻었습니다.
BSC046N10NS3G의 장점
효율성 향상
최고 전력 밀도
더 적은 병렬이 필요합니다.
가장 작은 보드 공간 소비
디자인하기 쉬운 제품
