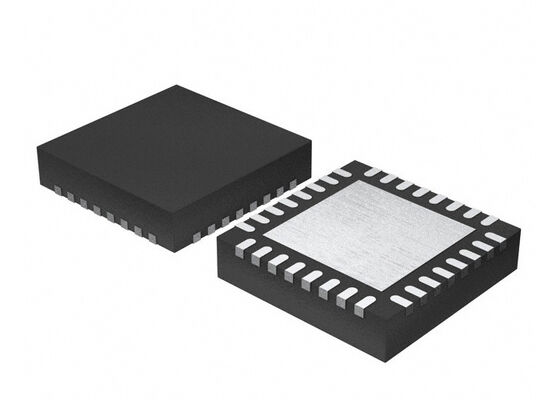

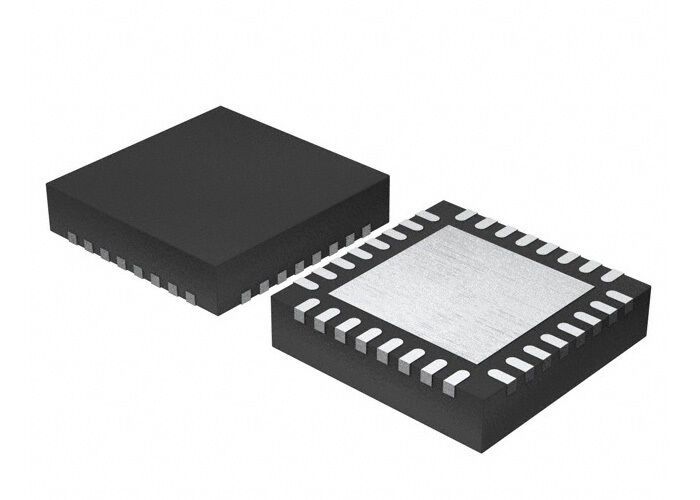

STPM34TR 집적 회로 칩 고정밀 단상 계량 IC QFN-32

STPM34TR 통합 회로 칩 고정도 단일 단계 측정 IC QFN-32

STPM34TR의 제품 설명
STPM34TR 단일 단계 측정 IC는 Rogowski 코일, 전류 트랜스포머,또는 션트 전류 센서이 장치들은 즉각적인 전압과 전류의 파동 형태를 제공하며 전압과 전류, 활성, 반응 및 겉보기 전력 및 에너지의 RMS 값을 계산합니다.STPM34TR 혼합 신호 IC는 아날로그 및 디지털 섹션으로 구성됩니다.아날로그 섹션은 최대 2 개의 프로그래밍 가능한 저소음 저 오프셋 증폭기와 최대 4 개의 2 차 순위 24 비트 시그마 델타 ADC로 구성됩니다.독립적인 온도 보상과 함께 두 대역 간격 전압 참조, 저저하 전압 조절기 및 DC 버퍼. 디지털 섹션에는 디지털 필터링 스테이지, 하드 와이어 된 DSP, 입력으로 DFE 및 일련 통신 인터페이스 (UART 또는 SPI) 가 있습니다.이들은 완전히 구성 가능하고 전체 전류 동적 범위에서 단일 지점에서 빠른 디지털 시스템 캘리브레이션을 허용.

STPM34TR의 사양

STPM34TR의 특징
액티브 파워 정확도:
< 0.1% 오차 5000: 1 동적 범위
< 0.5% 오류 10000: 1 동적 범위
AC 와트 미터에 대한 EN 50470-x, IEC 62053-2x, ANSI12.2x 표준 요구 사항을 초과하는 50-60 Hz
반응 전력 정확도:
2000년 대비 0.1% 오류: 1 동적 범위
이중 모드 가시 에너지 계산
순간 및 평균 전력
RMS 및 순간 전압 및 전류
저전압 및 과전압 (저전압 및 과전압) 검출 및 모니터링
과류 탐지 및 모니터링
프로그래밍 가능한 CRC 다항성 검증과 함께 UART 및 SPI 일련 인터페이스
프로그래밍 가능한 LED 및 인터럽트 출력
4개의 독립적인 24비트 2차 계층 시그마-델타 ADC
두 프로그래밍 가이드 헬커 안정화 낮은 소음 및 낮은 오프셋 증폭기
대역폭 3.6 kHz에서 -3 dB
Vcc 공급 범위 3.3V ± 10%
공급 전류 Icc 4.3mA (STPM32)
입력 시계 주파수 16 MHz, Xtal 또는 외부 소스
쌍둥이 정밀 전압 참조: 독립적으로 프로그래밍 가능한 TC와 1.18 V, 30 ppm/°C 타입.
내부 저하 조절기 3V (typ.)
QFN 패키지
작동 온도 -40 °C ~ +105 °C

STPM34TR의 적용
산업
에너지 생산 및 유통
가정, 건물 및 도시 자동화
측정
