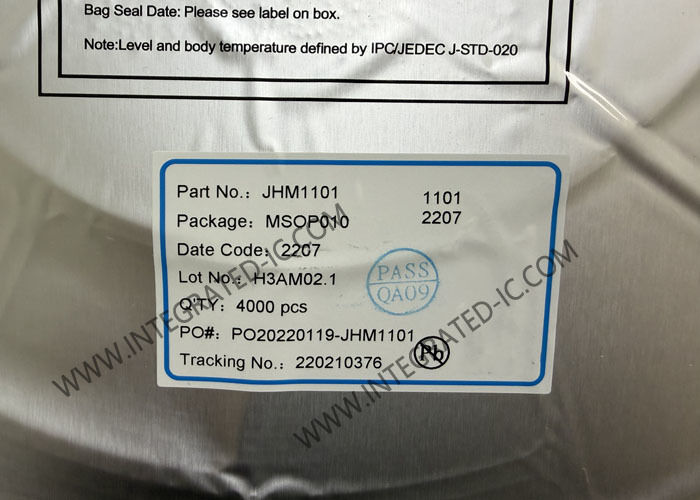

JHM1101 센서 IC 자동차 센서 신호 컨디셔닝 IC MSOP-10

JHM1101는 차별 저항성 브릿지 센서 신호를 위해 설계 된 매우 안정적이고 신뢰할 수있는 신호 조건화 통합 회로입니다. 측정 및 올바른 브릿지 값은 SO 핀에서 제공됩니다.아날로그 전압 출력 또는 단선 디지털 출력으로 구성될 수 있습니다..

JHM1101은 또한 12비트 DAC를 갖추고 있으며, 센서의 미분 입력에 직선적으로 비례하는 아날로그 신호를 편리하게 출력합니다.JHM1101는 30V까지 공급 전압으로 직접 작동 할 수 있습니다., 많은 자동차, 산업 및 기타 응용 프로그램의 요구를 충족시키는 것이 편리합니다.

• 전원 공급 전압 (디지털): 2.7V ~ 5.5V
• 전원 공급 전압 (애날로그): 4.0V ~ 5.5V
• 전원 공급 전압 (JFET): 5.5V ~ 30V
• 작동 온도 범위: -40°C ~ 150°C
• 샘플링 속도: 최대 1 Hz

• 높은 정확도: 디지털 출력 모드에서 ±0.1%FSO@-25~+85°C, ±0.25%FSO@-40~+125°C까지
• 여러 출력 방법: 단선 디지털 출력, 철도-철도 아날로그 전압 출력, 0V ~ 1V 아날로그 및 PWM 출력
• 아날로그 전 증폭기는 4 기어의 프로그래밍 가이드를 가지고 있으며, 센서 신호 입력이 <1mV/V입니다.
• 독립적으로 프로그래밍 가능한 높은 및 낮은 절단 레벨
• 내장 온도 감지 회로, 외부 온도 감지 부품도 사용할 수 있습니다
• 2단계 ADC 구조: 변환 정확도: 14비트; 최대 업데이트 속도: ~1kHz
• 전류 소비는 프로그래밍 샘플 속도: 1.5 mA (보통) 에 따라 달라집니다.

• 브레이크 압력 센서
• 흡입 분자 압력 센서
• 가스 압력 센서 모듈
• 물 펌프 압력 센서
• 오일 압력 센서
