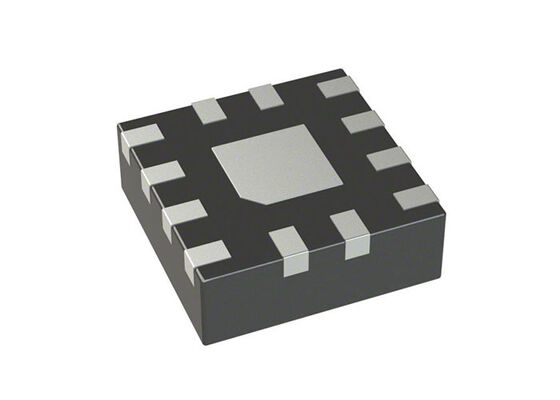

TRF0108RPVT/EM 방사능 내성이 높은 12GHz에 가까운 DC 변수 단면 RF 증폭기 17.1dB 가이프

TRF0108RPVT/EM은 무선 주파수(RF) 애플리케이션에 최적화된 고성능 차동-단일 종단(D2S) 증폭기입니다. 이 장치는 고성능 DAC39RF10-SEP 또는 AFE7950-SEP와 같은 디지털-아날로그 변환기(DAC)로 구동할 때 D2S 변환이 필요한 애플리케이션에 탁월한 선택입니다.

온칩 매칭 구성 요소는 인쇄 회로 기판(PCB) 구현을 단순화하고 사용 가능한 대역폭에 걸쳐 최고의 성능을 제공합니다. 이 장치는 Texas Instruments의 고급 보완 BiCMOS 공정을 사용하여 제작되었으며 공간 절약형 WQFN-FCRLF 2mm x 2mm 패키지로 제공됩니다.

• 주파수: 0Hz ~ 12GHz
• P1dB: 11.4dBm
• 이득: 17.1dB
• 잡음 지수: 12.3dB
• RF 유형: 레이더
• 전압 공급: 4.75V ~ 5.25V
• 전류 공급: 170mA
• 테스트 주파수: 2GHz

• 공급업체 품목 도면 번호: VID V62/26604
• 총 이온화 선량(TID)이 최대 30krad(Si)인 방사선 내성
• 최대 30krad(Si) TID의 방사선 경도 보증(RHA)
• 향상된 저선량률 민감도(ELDRS) 프리 공정
• 43MeV‑cm²/mg의 LET에 면역인 SEL(단일 이벤트 래치업)
• 우주강화플라스틱(Space EP, SEP) 구축
• 무연 디자인
• 확장된 온도 범위: -55°C ~ +125°C
• 차동-단일 종단(D2S) RF 증폭기
• Near-DC~12GHz 작동
• 이득: 2GHz에서 15.2dB
• OP1dB: 11.4dBm(2GHz), 9.4dBm(6GHz)
• OIP3: 27dBm(2GHz), 28.5dBm(6GHz)
• NF: 10.9dB(2GHz), 12.1dB(6GHz)
• 전원 차단 기능
• 활성 전류가 있는 5V 공급: 170mA

• RF DAC와 직접 인터페이스
• 항공우주 및 방위 시스템
• 위상배열 레이더
• 통신 페이로드
• 레이더 이미징 페이로드
