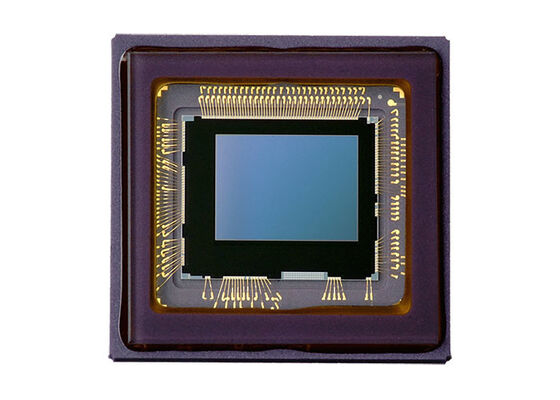

IMX570PLR-C CMOS 이미지 센서, 정사각형 픽셀과 56fps 최대 프레임 레이트에서 ToF 카메라를 위한 뒷등광 디자인

IMX570PLR-C는 제스처 인식, 능동 제어, 실제 획득과 같은 3D 애플리케이션용으로 설계된 대각선 4.0mm(유형 1/4.5) 640 × 480 완전 통합형 ToF(Time-of-Flight) 카메라 센서입니다. FA/보안 애플리케이션용으로 특별히 설계된 이 센서는 펄스 IR 광원과 함께 사용할 때 상관 데이터를 반환하여 640 × 480 해상도에서 깊이 및 신뢰도 이미지를 도출할 수 있습니다.

이 센서에는 통합 조명 컨트롤러가 있으며 SPI 인터페이스를 통해 구성 및 제어할 수 있습니다. 아날로그 2.7V, 디지털 1.2V 및 인터페이스 1.8V 삼중 전원 공급 장치로 작동하며 소비전력이 낮습니다.

• 이미지 크기: 대각선 4.0mm(유형 1/4.5)
• 총 픽셀 수: 약 648(H) × 516(V) 0.334M 픽셀
• 유효 픽셀 수: 약 648(H) × 488(V) 0.316M 픽셀
• 활성 픽셀 수: 약 640(H) × 480(V) 0.307M 픽셀
• 단위 셀 크기: 5.0μm(H) × 5.0μm(V)
• 기판 재질: 실리콘
• 패키지: 76핀 LGA 9.50mm(H) × 8.70mm(V)

• 후면조사형 Time-of-Flight 이미지 센서
• 높은 신호 대 잡음비(SNR)
• 1/4.5형 광학 Time-of-Flight 센서(광학 영역 3.2 × 2.4 mm²)
• 5 × 5μm² 픽셀
• 640 × 480 비행 시간 픽셀
• 전체 해상도 @max56 프레임/초(4위상/프레임)
• 픽셀 비닝 판독 기능
• 독립적인 뒤집기 및 미러링
• CSI-2 직렬 데이터 출력(MIPI 2레인, 1440Mbps/레인, D-PHY 사양 버전 1.2 호환)
• I2C 직렬 통신(I2C "빠른 모드"/"빠른 모드 플러스" 지원)
• 주변 장치 구성을 위한 SPI 마스터
• 최대 120MHz의 복조 주파수
• 셔터 기능 내장
• 사용자를 위한 192비트 OTP
• 내장 온도 센서
