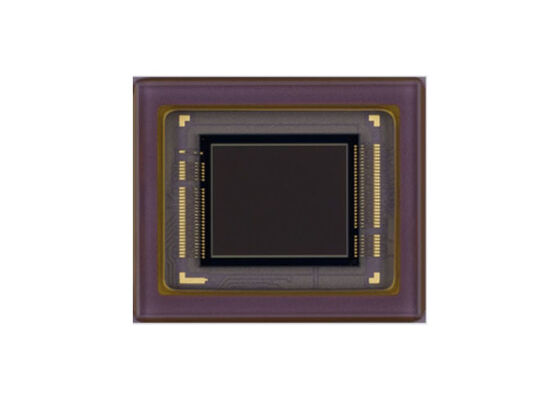

IMX585-AAQJ1 CMOS 이미지 센서 12.84mm 직선, 8.40 M 효과적 픽셀, 컬러 카메라의 낮은 전력 소비

IMX585-AAQJ1는 직선 12.84mm (형 1/1.2) CMOS 활성 픽셀 타입 고체 상태 이미지 센서로, 픽셀 배열이 정사각형이고, 효과적 픽셀은 8.40M이다. 이 칩은 아날로그 3.3 V로 작동한다.디지털 1.1 V, 인터페이스 1.8 V 트리플 전원 공급, 낮은 전력 소비. 높은 감도, 낮은 암흑 전류 및 스미어 없이 R를 채택함으로써 달성됩니다.G 및 B 원색 모자이크 필터이 칩은 변수 충전 통합 시간을 가진 전자 셔터를 갖추고 있습니다.

• CMOS 액티브 픽셀 타입 점
• 내장 타이밍 조절 회로, H/V 드라이버 및 일련 통신 회로
• 입력 주파수: 24 MHz / 27 MHz / 37.125 MHz / 72 MHz / 74.25 MHz
• 권장 기록 픽셀 수: 3840 (H) * 2160 (V) 대략 8.29M 픽셀
• 읽기 모드 모든 픽셀 스캔 모드
• 수평/직선 2/2-선 부착 모드
• 창 절단 모드
• 수평 / 수직 방향 - 정상 / 반전 판독 모드
• 판독 속도는 모든 픽셀 스캔 모드에서 최대 프레임 속도는: 12 비트: 60 프레임/초, 10 비트: 90 프레임/초
• 높은 동적 범위 (HDR) 기능
• 디지털 중복 HDR
• 명확한 HDR
• 동기화 센서 기능
• 변속 셔터 기능 (해상도 2H 단위)
• 10비트 / 12비트 A/D 변환기
• CDS / PGA 함수 0 dB ~ 30 dB: 아날로그 가이드 30 dB (단계 피치 0.3 dB)
  30.3dB에서 72dB: 아날로그 가이브 30dB + 디지털 가이브 0.3dB에서 42dB (단계 피치 0.3dB)
• I/O 지원
• CSI-2 시리즈 데이터 출력 (2 Lane / 4 Lane / 8Lane / 4Lane * 2ch)
• RAW10 / RAW12 / RAW16 (Clear HDR) 출력

보안 카메라
