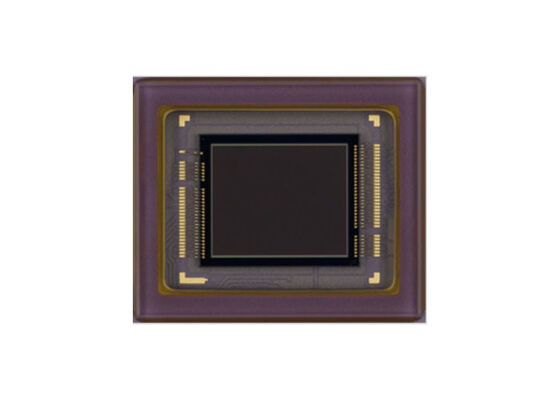

IMX832-AQR1 CMOS 이미지 센서 사각형 픽셀 배열 2.12 M 효과적 픽셀 및 낮은 전력 소비

IMX832-AQR1는 직선 6.45mm (형 1/2.8) CMOS 활성 픽셀 타입 고체 상태 이미지 센서로, 평면 픽셀 배열과 2.12M 효과적 픽셀을 가지고 있다. 이 칩은 아날로그 3.3 V, 디지털 1로 작동한다.1V, 및 인터페이스 1.8 V 삼중 전원 공급, 그리고 낮은 전력 소비를 특징으로 합니다. 높은 감도, 낮은 어두운 전류와 smear가 R를 채택함으로써 달성됩니다.G 및 B 원색 모자이크 필터이 칩은 변수 충전 통합 시간을 가진 전자 셔터를 갖추고 있습니다.

• 이미지 크기: 직사각형 6.45mm (형 1/2.8) 약 2.13 M 픽셀, 모든 픽셀
• 전체 픽셀 수: 1936 (H) × 1120 (V) 대략 2.16 M 픽셀
• 효과적 픽셀 수: 1936 (H) × 1100 (V) 약 2.12 M 픽셀
• 액티브 픽셀 수: 1936 (H) × 1096 (V) 약 2.12 M 픽셀
• 권장 기록 픽셀 수: 1920 (H) × 1080 (V) 약 2.07 M 픽셀
• 단위 세포 크기: 2.9 μm (H) × 2.9 μm (V)
• 광적 검은색: 수평 (H) 방향: 앞 0 픽셀, 후방 0 픽셀; 수직 (V) 방향: 앞 20 픽셀, 후방 0 픽셀
• 인형: 수평 (H) 방향: 앞 0 픽셀, 뒷 0 픽셀; 수직 (V) 방향: 앞 0 픽셀, 뒷 0 픽셀
• 패키지: 114 핀 LGA

• CMOS 액티브 픽셀 타입 점
• 내장 타이밍 조절 회로, H/V 드라이버 및 일련 통신 회로
• 입력 주파수: 24 MHz / 27 MHz / 37.125 MHz / 72 MHz / 74.25 MHz
• 권장 기록 픽셀 수: 1920 (H) × 1080 (V) 약 2.07M 픽셀
• 판독 모드: 모든 픽셀 스캔 모드, 수평/직선 2/2-라인 배닝 모드, 창 절단 모드
• 수평/직선 방향 - 정상/반면 판독 모드
• 판독 속도: 모든 픽셀 스캔 모드에서 최대 프레임 속도: 12 비트: 60 프레임/초, 10 비트: 90 프레임/초
• 높은 동적 범위 (HDR) 기능: 디지털 중복 HDR, 명확한 HDR
• 동기화 센서 기능
• 변속 셔터 기능 (해상도 1H 단위)
• 10비트 / 12비트 A/D 변환기
• CDS / PGA 기능: 0 dB ~ 30 dB: 아날로그 가이브 30 dB (단계 피치 0.3 dB), 30.3 dB ~ 72 dB: 아날로그 가이브 30 dB + 디지털 가이브 0.3 dB ~ 42 dB (단계 피치 0.3 dB)
• I/O를 지원합니다: CSI-2 시리즈 데이터 출력 (2 Lane / 4 Lane) RAW10 / RAW12 출력

보안 카메라
