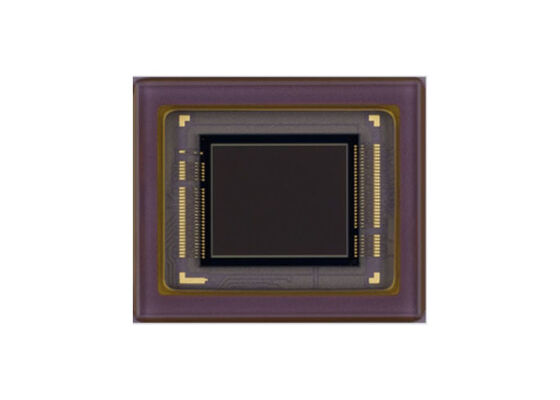

IMX662-AAQR1 CMOS 이미지 센서 직사각형 6.45mm 크기의 평면 픽셀 배열과 낮은 전력 소비

IMX662-AAQR1은 정사각형 픽셀 어레이와 2.40M 유효 픽셀을 갖춘 대각선 6.45mm(유형 1/2.8) CMOS 활성 픽셀 유형 고체 이미지 센서입니다. 이 칩은 아날로그 3.3V, 디지털 1.1V 및 인터페이스 1.8V 삼중 전원 공급 장치로 작동하며 소비전력이 낮은 것이 특징입니다. R, G, B 원색 모자이크 필터를 채용하여 고감도, 낮은 암전류, 스미어 현상이 발생하지 않습니다. 이 칩은 전하 통합 시간이 가변적인 전자 셔터를 갖추고 있습니다.

• 이미지 크기: 대각선 6.45mm(유형 1/2.8) 약. 2.40M 픽셀, 모든 픽셀
• 총 픽셀 수: 2014(H) × 1196(V) 약. 240만 픽셀
• 유효 픽셀 수: 약 1965(H) × 1113(V) 218만 픽셀
• 활성 픽셀 수: 약 1937(H) × 1097(V) 212만 픽셀
• 권장 녹화 픽셀 수: 약 1920(H) × 1080(V) 207만 픽셀
• 단위 셀 크기: 2.9μm(H) × 2.9μm(V)
• 옵티컬 블랙: 수평(H) 방향: 전면 0 픽셀, 후면 0 픽셀; 수직(V) 방향: 전면 20픽셀, 후면 0픽셀
• 더미: 가로(H) 방향: 전면 0픽셀, 후면 0픽셀; 수직(V) 방향: 전면 0픽셀, 후면 0픽셀
• 패키지: 114핀 LGA

• CMOS 활성 픽셀 유형 도트
• 타이밍 조정 회로, H/V 드라이버 및 직렬 통신 회로 내장
• 입력 주파수: 24MHz / 27MHz / 37.125MHz / 72MHz / 74.25MHz
• 권장 녹화 픽셀 수: 약 1920(H) × 1080(V) 207만 픽셀
• 판독 모드: 전체 픽셀 스캔 모드, 수평/수직 2/2라인 비닝 모드, 창 자르기 모드, 수평/수직 방향 - 일반/역전 판독 모드
• 판독 속도: 전체 픽셀 스캔 모드의 최대 프레임 속도: 12비트: 60프레임/s, 10비트: 90프레임/s
• HDR(High Dynamic Range) 기능: 디지털 오버랩 HDR, 클리어 HDR
• 센서 기능 동기화
• 가변 속도 셔터 기능(해상도 1H 단위)
• 10비트/12비트 A/D 변환기
• CDS/PGA 기능: 0dB ~ 30dB: 아날로그 게인 30dB(스텝 피치 0.3dB), 30.3dB ~ 72dB: 아날로그 게인 30dB + 디지털 게인 0.3dB ~ 42dB(스텝 피치 0.3dB)
• I/O 지원: CSI-2 직렬 데이터 출력(2 Lane/4 Lane) RAW10/RAW12 출력

보안 카메라
