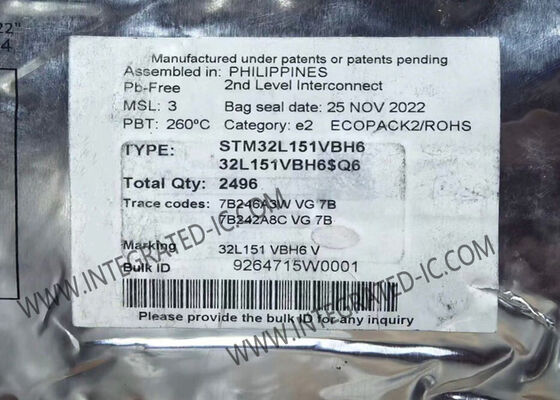

STM32L151VBH6 128KB 플래시 메모리와 함께 초저전력 32비트 ARM 코텍스-M3 마이크로 컨트롤러 MCU

STM32L151VBH6는 고성능 ARM® Cortex®-M3 32비트 RISC 코어와 USB 연결을 통합한 32비트 Arm Cortex-M3 마이크로 컨트롤러로 32MHz 주파수 (33.3 DMIPS)그것은 메모리 보호 장치 (MPU), 고속 임베디드 메모리 (플래시 메모리 최대 128 Kbyte 및 RAM 최대 16 Kbyte),그리고 두 개의 APB 버스에 연결 된 향상된 I / O 및 주변 장치의 광범위한 범위.

이 장치는 12비트 ADC, 2개의 DAC 및 2개의 초저전력 비교기, 6개의 범용 16비트 타이머 및 2개의 기본 타이머를 제공하며, 이는 시간 기지로 사용될 수 있다.

• 코어 프로세서: ARM® Cortex®-M3
• 코어 크기: 32비트
• 속도: 32MHz
• 출입자 수: 83
• 프로그램 메모리 크기: 128KB (128K x 8)
• 프로그램 메모리 유형: FLASH
• EEPROM 크기: 4K x 8
• RAM 크기: 16K x 8
• 전압 공급: 1.8V ~ 3.6V
• 데이터 변환기: A/D 24x12b; D/A 2x12b
• 작동 온도: -40°C ~ 85°C (TA)
• 장착 유형: 표면 장착
• 공급자 장치 패키지: 100-UFBGA (7x7)
• 패키지 / 케이스: 100-UFBGA

• 극저전력 플랫폼
  • 1.65V~3.6V 전원 공급
  • -40°C ~ 85°C/105°C 온도 범위
  • 0.3 μA 대기 모드 (3개의 웨이크업 핀)
  • 0.9 μA 대기 모드 + RTC
  • 0.57 μA 정지 모드 (16개의 깨어선 라인)
  • 1.2 μA 정지 모드 + RTC
  • 9 μA 저전력 구동 모드
  • 214 μA/MHz 실행 모드
  • 10 nA 초저출력 I/O 누출
  • < 8 μs 깨어있는 시간
• 코어: ARM® Cortex®-M3 32비트 CPU
  • 32kHz에서 최대 32MHz까지
  • 1.25 DMIPS/MHz (드라이스톤 2.1)
  • 메모리 보호 장치
• 리셋 및 공급 관리
• 여러 시계 소스
• USART 지원으로 미리 프로그램 된 부트 로더
• 일련의 와이어 디버깅, JTAG 및 추적 개발 지원
• 최대 83개의 빠른 I/O (73개의 I/O 5V 용량)
• 포괄적인 메모리 옵션
• 최대 8x40 세그먼트의 LCD 드라이버
• 리치 아날로그 주변 장치 (1.8V 이하)
• 7채널의 DMA 컨트롤러
• 8 주변 통신 인터페이스
• 감시견을 포함한 10개의 타이머
• 최대 20개의 용량 감지 채널
