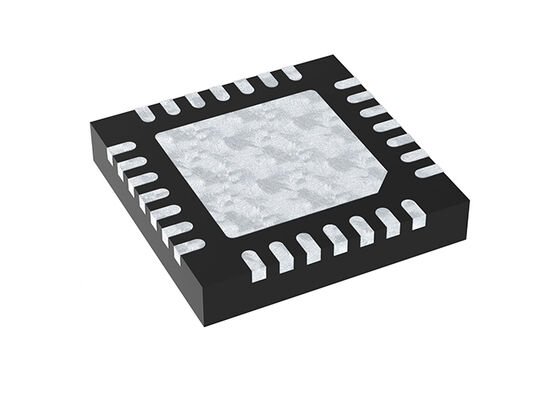

EM9304V01LF28B 블루투스 IC 저전력 BT 5.0 저에너지 SOC QFN-28 패키지

EM9304는 Bluetooth® 5.0 저에너지 지원 제품에 최적화된 소형 저전력 집적 회로(IC)입니다. 유연한 아키텍처를 통해 모든 ASIC 또는 MCU 기반 제품에 대한 동반 IC로 작동하거나 완전한 SoC(시스템 온 칩)로 작동할 수 있습니다. 맞춤형 애플리케이션은 OTP(일회성 프로그래밍 가능) 메모리에서 실행될 수 있으며 디지털 주변 장치(SPI 또는 I2C)는 센서, 메모리, 디스플레이 또는 터치 드라이버와 같은 외부 장치와 인터페이스할 수 있습니다.

시스템 온 칩:
• 에너지 효율적, 산업 표준, ARC EM4, 24MHz에서 실행되는 32비트 MCU
• 센서 처리용 부동 소수점 장치
• 링크 레이어 및 스택을 포함한 136kB ROM
• 매개변수, 프로필 및 애플리케이션용 128kB OTP - 24MHz 실행 속도
• 48kB 명령 RAM 및 28kB 데이터 RAM
• 4, 8 또는 20kB(데이터 보존 선택 가능)
• 범용, 절전 및 프로토콜 타이머
• I2C 및 SPI 마스터 인터페이스
• 최대 12개의 GPIO
Bluetooth 5.0 저에너지 기술:
• BT 5.0 컨트롤러 하위 시스템(QD ID 93999)
• ROM의 Bluetooth 스택(QD ID 84268)
• SPI 및 UART HCI/ACI 전송 계층
• 최대 8개의 동시 연결 지원
• PDU 길이 연장 및 보안 강화
보안 기능:
• 진정한 난수 생성기
• AES-128 하드웨어 암호화 엔진
• 키 생성(ECC-P256)
• 펌웨어 OTA 업데이트
전력 관리 시스템:
• 디지털 승압/감압 DCDC 작동
• 1.5V 및 3.0V 배터리 지원
• 스케줄러 및 메모리 관리자
• 저주파 RC 또는 수정 발진기 시간 기반
3V에서의 전류 소비:
• 일반 피크 수신기 전류: 3.0mA
• 0.4dBm에서 일반 피크 송신기 전류: 5.2mA
• 1.0μA 연결 절전 모드
• 5nA 칩 비활성화 모드
RF 성능:
• 1Mpbs 작동 및 37바이트 페이로드를 위한 -94dBm Bluetooth 저에너지 수신기 감도
• -34~+6.1dBm 송신기 출력 전력 범위
구성 요소 요구 사항:
• DC 캡 3개, DCDC 코일 1개, 페라이트 비드 1개
• 단일 종단 50Ω 안테나 핀(발룬 없음)
• 48MHz XTAL, 32kHz XTAL(옵션)
포장 및 작동 범위:
• QFN-28(4x4mm), WLCSP25 및 베어 다이/웨이퍼
• 산업용 작동 온도 범위: -40°C ~ +85°C
고객 지원:
• 하드웨어 및 소프트웨어 개발 키트
• FCC/CE 인증 지원
• 하드웨어 및 소프트웨어 지원 포럼
