MA600A 고정밀 고대역폭 구성 가능 디지털 자기 각도 센서 IC

MA600A는 정밀하고 높은 대역폭의 자기 각 센서로 영구 자석의 절대 각 위치를 감지합니다. 일반적으로 회전 샤프트에 다이아메트리적으로 자기화 된 실린더입니다.융합 정밀 터널 자기 저항 (TMR) 센서, MA600A는 높은 대역폭과 높은 정확성 (INL) 을 달성하여 위치 제어 및 로봇 공학에 이상적인 솔루션을 제공합니다.

MA600A는 광범위한 자기장 강도 및 장착 구성을 지원합니다.칩 내 비휘발성 메모리 (NVM) 는 구성 매개 변수를 저장합니다., 기준 제로각 위치, ABZ, UVW 및 펄스 너비 변조 (PWM) 설정을 포함하여.

MA600A는 작동 온도 범위 전체에서 0.6° 이하의 오류 (INL) 를 달성하기 위해 공장에서 캘리브레이션됩니다. 또한 32점 시스템 캘리브레이션을 통해 최종 시스템이 제공됩니다.사용자 설정 가능한 수정 테이블사용자 캘리브레이션 후 발생하는 오류 (INL) 는 0.1° 미만일 수 있습니다.

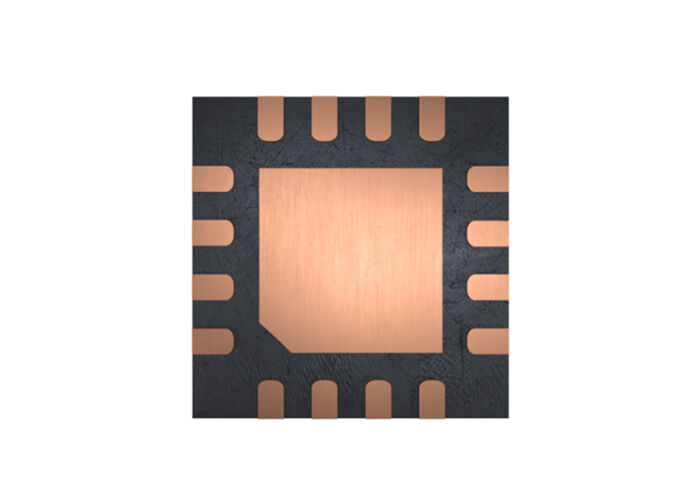

MA600A와의 통신은 연쇄 주변 인터페이스 (SPI) 및 동기 연쇄 인터페이스 (SSI) 를 통해 달성 할 수 있습니다. MA600A는 대리산 체인 구성,여러 센서의 연속 SPI 각 판독을 허용합니다., 제어 장치에 사용되는 I / O 핀의 수를 최소화합니다. MA600A는 작은 QFN-16 (3mmx3mm) 패키지로 제공됩니다.

• <0.6° 오류 (INL)
• <0.1° 오류 (INL) 칩 상 32-포인트 검색 테이블로 사용자 캘리브레이션 후
• 구성 가능한 12비트에서 15비트 절대 각 인코더
• 높은 대역폭 (예: 12.5비트 해상도에서 12kHz)
• 지연이 없습니다.
• 10mT에서 100mT의 넓은 자기장 범위
• 디지털 앵글 리딩 및 칩 구성을 위한 연쇄 주변 인터페이스 (SPI)
• 데이지 체인 구성에서 SPI 각 판독 지원
• 디지털 앵글 리딩을 위한 동기 일련 인터페이스 (SSI)
• 회전당 구성 가능한 펄스 (1 ~ 4096) 와 함께 인크레멘탈 ABZ 쿼드레이터 인코더 인터페이스
• 추가 UVW 인코더 출력
• 펄스 너비 변조 (PWM) 절대 출력
• 여러 회전 또는 속도 출력 옵션
• 3.3V 공급
• 7.5mA 평온 전류 (IAVDD + IDVDD)
• -40°C ~ +125°C 운영 온도
• 작은 QFN-16 (3mmx3mm) 패키지로 제공됩니다.

• 로봇 공학
• 멀티 턴 인코더
• 위치 제어
• 속도 조절기
