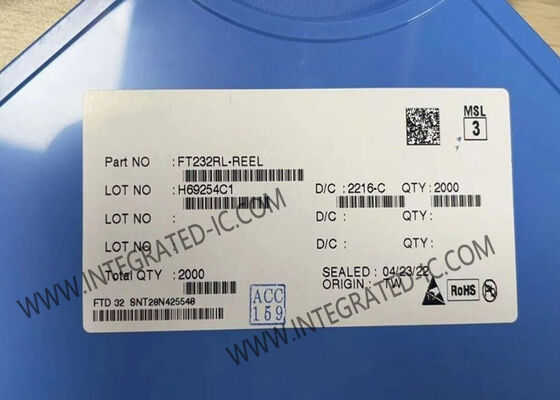

FT232RL USB UART 인터페이스 IC와 USB 2.0 풀 스피드 3.3V ~ 5.25V 단일 공급 SSOP-28 패키지

FT232는 USB UART 인터페이스 통합 회로 장치이다. 이 USB에서 일련 UART 인터페이스는 선택적인 클럭 생성자 출력 및 FTDIChip-IDTM 보안 덩글 기능을 갖추고 있습니다.이 장치는 외부 EEPROM을 완전히 통합함으로써 USB에서 일련의 디자인을 단순화합니다., 시계 회로, USB 저항.

• 단일 칩 USB로 비동기 연속 데이터 전송 인터페이스
• 칩에서 처리 된 전체 USB 프로토콜 - USB 특정 펌웨어 프로그래밍이 필요하지 않습니다.
• UART 인터페이스 지원 7 또는 8 데이터 비트, 1 또는 2 스톱 비트 및 홀수 / 짝수 / 마크 / 공간 / 패리티가 없습니다
• 완전히 지원된 하드웨어 또는 X-On/X-Off 소프트웨어 손떨림
• 데이터 전송 속도는 300바우드에서 3메가바우드 (RS422/RS485 및 TTL 레벨)
• 이벤트 문자 및 라인 브레이크 조건에 대한 내장 지원
• 새로운 USB FTDIChip-IDTM 보안 기능
• 새로운 구성 가능한 CBUS I/O 핀
• RS485 애플리케이션에 대한 자동 전송 버퍼 제어
• LED 드라이브 신호를 전송 및 수신
• 외부 MCU 또는 FPGA를 구동하기 위한 여러 시계 출력 신호 옵션 (48MHz, 24MHz, 12MHz, 6MHz)
• FIFO 수신 및 전송 버퍼
• 256 바이트 수신 버퍼와 128 바이트 전송 버퍼
• 조절 가능한 수신 버퍼 타임아웃
• 동기 및 비동기 비트 뱅 모드 인터페이스 옵션
• 구성 저장용으로 통합된 1024비트 내부 EEPROM
• 유니크한 USB 일련 번호가 장착된 장치
• USB 중지/재개 및 다양한 USB 전원 구성에 대한 지원
• USB I/O용 3.3V 레벨 변환기
• 5V-1.8V 로직 인터페이스를 위한 UART 및 CBUS에 통합된 레벨 변환기
• 진정한 5V/3.3V/2.8V/1.8V CMOS 드라이브 출력 및 TTL 입력
• 높은 I/O 핀 출력 드라이브 옵션
• 완전히 통합 된 시계 - 외부 결정, 오시레이터 또는 공명 장치가 필요하지 않습니다.
• UART 신호 반전 옵션 및 USB 대량 전송 모드
• 낮은 작동 및 USB 전류 소비를 중지
• 확장된 온도 범위 (-40°C ~ 85°C) 에 호환되는 USB 2.0 풀 스피드

• USB에서 RS232/RS422/RS485 변환기
• USB로 레거시 주변 장치를 업그레이드
• 셀룰러 및 무선 전화 USB 데이터 전송 케이블 및 인터페이스
• MCU/PLD/FPGA 기반의 디자인을 USB로 연결하는
• USB 오디오 및 저 대역폭 비디오 데이터 전송
• PDA에서 USB로 데이터 전송
• USB 스마트 카드 리더
• USB 기기
• USB 산업 제어
• USB MP3 플레이어 인터페이스
• USB 플래시 카드 읽기/쓰기
• Set Top Box PC - USB 인터페이스
• USB 디지털 카메라 인터페이스
• USB 하드웨어 모덱
• USB 무선 모덱
• USB 바코드 리더
• USB 소프트웨어/하드웨어 암호화 단말기
