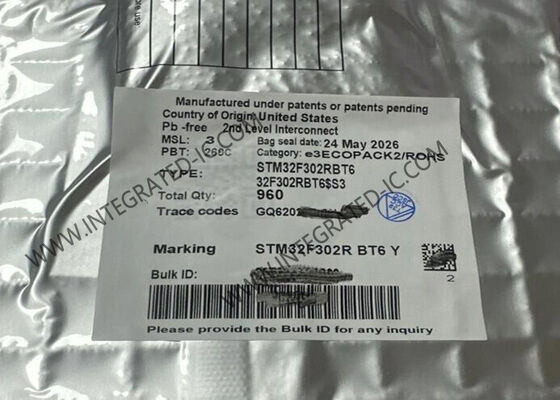

STM32F302RBT6 32비트 마이크로컨트롤러 IC (ARM Cortex-M4 코어, 72MHz 속도, 128KB 플래시 메모리 포함)

STM32F302는 고성능 ARM® Cortex®-M4 32비트 RISC 코어를 기반으로 하고 있으며, 최대 72MHz의 주파수에서 작동하는 FPU와 부동 소수점 단위 (FPU) 를 탑재하고 있습니다.메모리 보호 장치 (MPU) 및 내장된 추적 매크로 셀 (ETM)이 제품군은 고속 임베디드 메모리 (Flash 메모리 최대 256 Kbyte, SRAM 최대 40 Kbyte) 와 두 개의 APB 버스에 연결된 광범위한 향상된 I/O 및 주변 장치를 포함합니다.

• 코어: ARM® Cortex®-M4 32비트 CPU, FPU (최대 72MHz), 단일 사이클 곱셈 및 HW 분할, DSP 명령 및 MPU (메모리 보호 단위)
• 작동 조건: VDD, VDDA 전압 범위: 2.0V ~ 3.6V
• 메모리: 128 ~ 256 Kbyte의 플래시 메모리, 최대 40 Kbyte의 SRAM, 첫 16 Kbyte에 구현된 HW 패리티 체크
• CRC 계산 단위
• 재설정 및 공급 관리: 전원 / 전원 다운 재설정 (POR / PDR), 프로그래밍 가능한 전압 감지기 (PVD)
• 저전력 모드: 잠자리, 정지 및 대기
• RTC 및 백업 레지스터에 대한 VBAT 공급
• 클럭 관리: 4 ~ 32 MHz 결정 오시레이터, 캘리브레이션과 함께 RTC를 위한 32 kHz 오시레이터, x16 PLL 옵션을 가진 내부 8 MHz RC, 내부 40 kHz 오시레이터
• 최대 87개의 빠른 I/O, 모두 외부 인터럽트 벡터에 매핑할 수 있으며, 여러 5V 용도
• 상호 연결 행렬
• 12채널 DMA 컨트롤러
• 2개의 ADC 0.20 μS (최다 17개의 채널) 12/10/8/6비트의 선택 해상도, 0~3.6V 변환 범위
• 12비트 DAC 채널, 2.4~3.6V의 아날로그 전원
• 2~3.6V의 아날로그 전원을 가진 4개의 고속 철도-철도 아날로그 비교기
• PGA 모드에서 사용할 수 있는 두 개의 작동 증폭기
• 터치 키, 선형 및 회전 터치 센서를 지원하는 최대 24 개의 용량 센싱 채널
• 다양한 기능을 갖춘 32비트 및 16비트 타이머를 포함하여 최대 11개의 타이머
• 알람과 함께 달력 RTC, 정지 / 대기 상태에서 주기적으로 깨어
• 통신 인터페이스: CAN 인터페이스, 두 개의 I2C 패스트 모드 플러스, 최대 5 개의 USART/UART, 최대 3 개의 SPI, USB 2.0 풀 스피드 인터페이스, 적외선 송신기
• FPU ETM, JTAG와 함께 Serial Wire 디버그, Cortex®-M4
