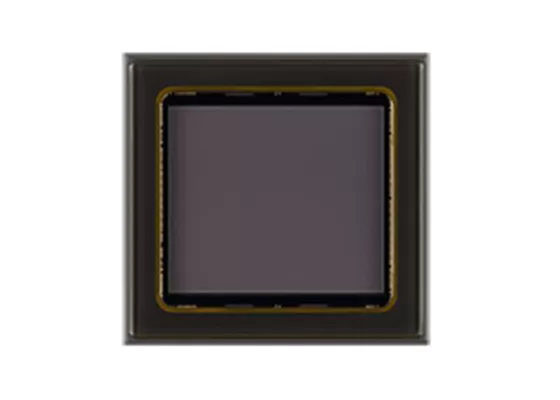

IMX304LQR CMOS 솔리드 스테이트 이미지 센서 IC, 높은 감도, 글로벌 셔터 및 12.37 M 효과적 픽셀

IMX304는 대각선 17.6mm (형 1.1) CMOS 활성 픽셀 타입 고체 상태 이미지 센서로, 평면 픽셀 배열과 12.37 M 효과 픽셀이 있습니다.이 칩은 가변 충전 통합 시간으로 글로벌 셔터를 갖추고 아날로그 3.3 V, 디지털 1.2 V, 인터페이스 1.8 V 트리플 전원 공급, 낮은 전력 소비. 높은 감도, 낮은 암흑 전류 및 낮은 PLS 특성을 달성합니다.

• CMOS 액티브 픽셀 타입 점
• 내장 타이밍 조절 회로, H/V 드라이버 및 일련 통신 회로
• 글로벌 셔터 기능
• 입력 주파수: 37.125 MHz / 74.25 MHz / 54 MHz
• 권장 기록 픽셀 수: 4096 (H) × 3000 (V) 약 12.29 M 픽셀
• 판독 모드: 모든 픽셀 스캔 모드, 수직/평면 1/2 부분 샘플링 모드, ROI 모드, 수직/평면-정상/반면 판독 모드
• 모든 픽셀 스캔 모드에서 최대 프레임 레이트: 12 비트: 23.4 프레임/초
• CDS/PGA 기능이 있는 12비트 A/D 변환기
• 아날로그 가이브: 0dB에서 24dB (0.1dB 단계)
• 디지털 이득: 24.1 dB에서 48 dB (0.1 dB 단계)
• I/O 인터페이스: 저전압 LVDS (150 mVp-p) 시리즈 (4 ch / 8 ch 스위칭) DDR 출력
• 권장 렌즈 F 번호: 2.8 이상 (접근쪽)
• 권장 출구 학생 거리는: -100 mm ~ -∞

• FA 카메라
• ITS 카메라
