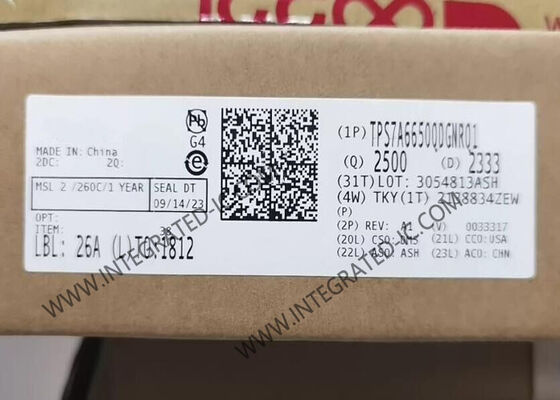

TPS7A6650QDGNRQ1 자동차용 150mA 40V 저드롭아웃 전압 레귤레이터 집적 회로 칩 (Power Good 기능 포함)

TPS7A6650은 최대 40V의 Vin 작동을 위해 설계된 저드롭아웃 선형 레귤레이터입니다. 무부하 시 12µA의 낮은 대기 전류로 자동차 애플리케이션, 특히 대기 마이크로프로세서 제어 장치 시스템에 매우 적합합니다.

• 자동차 애플리케이션용으로 인증됨
• 다음과 같은 AEC-Q100 테스트 지침:
  • 장치 온도 등급 1
  • 장치 온도 등급 0 (TPS7A6650EDGNRQ1만 해당)
  • 장치 HBM ESD 분류 레벨 H2
  • 장치 CDM ESD 분류 레벨 C4
  • 장치 접합 온도 범위: -40°C ~ +150°C
• 4V ~ 40V의 넓은 Vin 입력 전압 범위 (최대 45V 과도 전압)
• 출력 전류: 150 mA
• 낮은 대기 전류, I(q):
  • EN = Low (셧다운 모드) 시 2 µA
  • 경부하 시 일반 12 µA
• 낮은 ESR 세라믹 출력 안정화 커패시터 (2.2 µF-100 µF)
• 150mA에서 300mV 드롭아웃 전압 (일반, V(Vin) = 4V)
• 고정형 (3.3V 및 5V) 및 가변형 (1.5V ~ 5V) 출력 전압 (TPS7A66-Q1만 해당)
• 낮은 입력 전압 추적
• 통합 전원 켜짐 리셋:
  • 프로그래밍 가능한 리셋 펄스 지연
  • 오픈 드레인 리셋 출력
• 통합 오류 보호:
  • 열 셧다운
  • 단락 보호
  • 입력 전압 감지 비교기

• 슬립 모드 인포테인먼트 시스템
• 바디 컨트롤 모듈
• 상시 작동 배터리 애플리케이션:
  • 게이트웨이 애플리케이션
  • 원격 키리스 엔트리 시스템
  • 이모빌라이저
