제품 상세 정보:
|
| 부품 번호: | TPS53513RVER | 전압 - 입력 (민): | 1.5V |
|---|---|---|---|
| 전압 - 출력(최대): | 5.5V | 전류 - 출력: | 8A |
| 주파수 - 스위칭: | 200kHz ~ 1MHz | 작동 온도: | -40°C ~ 85°C(타) |
| 강조하다: | 8A Output Current Buck Converter,1.5V to 18V Input Voltage Integrated Circuit Chip,D-CAP3™ Control Mode Synchronous SWIFT™ Converter |
||

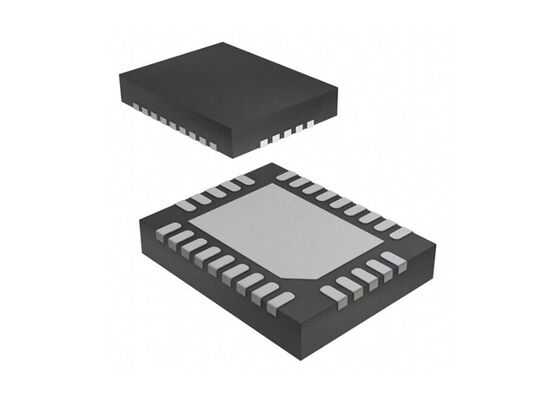

TPS53513RVER 통합 회로 칩 8A 동기식 SWIFT™ 벅 컨버터 VQFN-CLIP-28
제품 설명
TPS53513은 적응형 온타임 D-CAP3 제어 모드를 갖춘 소형 동기식 벅 컨버터입니다. 이 장치는 공간을 의식하는 전력 시스템에 사용 편의성과 적은 외부 부품 수를 제공합니다.
TPS53513은 고성능 통합 MOSFET, 정확한 0.5% 0.6-V 레퍼런스 및 통합 부스트 스위치를 특징으로 합니다. 경쟁력 있는 기능으로는 매우 적은 외부 부품 수, 빠른 부하 과도 응답, 자동 스킵 모드 작동, 내부 소프트 스타트 제어 및 보상 불필요 등이 있습니다.
사양
| 제품 카테고리: | 스위칭 전압 레귤레이터 |
| SMD/SMT | |
| VQFN-CLIP-EP-28 | |
| 벅 | |
| 600mV ~ 5.5V | |
| 8A | |
| 1 출력 | |
| 850uA | |
| 1MHz | |
| -40°C | |
| +85°C | |
| 입력 전압: | 1.5V ~ 18V |
기능
통합 13.8mΩ 및 5.9mΩ MOSFET (8A 연속 출력 전류)
모든 세라믹 출력 커패시터 지원
600mV ±0.5% 허용 오차 레퍼런스 전압
출력 전압 범위: 0.6V ~ 5.5V
빠른 부하 스텝 응답을 갖춘 D-CAP3™ 제어 모드
높은 경부하 효율을 위한 자동 스킵 에코 모드™
타이트한 출력 리플 및 전압 요구 사항을 위한 FCCM
250kHz ~ 1MHz의 8가지 선택 가능한 주파수 설정
사전 충전 시작 기능
내장 출력 방전 회로
오픈 드레인 파워-굿 출력
3.5mm x 4.5mm, 28핀, VQFN 패키지
응용 분야
서버 및 클라우드 컴퓨팅 POL
광대역, 네트워킹 및 광통신 인프라
I/O 공급
