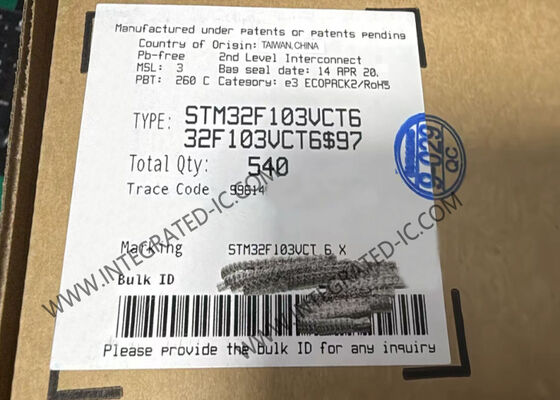

STM32F103VCT6 32비트 마이크로컨트롤러 IC, 72MHz ARM 코텍스-M3 코어 및 256KB 플래시 메모리

STM32F103은 72MHz에서 작동하는 ARM® Cortex®-M3 32비트 RISC 코어를 기반으로 하는 고성능 마이크로컨트롤러입니다. 고속 임베디드 메모리(최대 512KB 플래시 및 최대 64KB SRAM)를 특징으로 하며 두 개의 APB 버스를 통해 광범위한 향상된 I/O 및 주변 장치에 연결됩니다.

STM32F103은 세 개의 12비트 ADC, 네 개의 범용 16비트 타이머 및 두 개의 PWM 타이머를 특징으로 하며, 표준 및 고급 통신 인터페이스도 제공합니다: 최대 두 개의 I²C, 세 개의 SPI, 두 개의 I²S, 하나의 SDIO, 다섯 개의 USART, 하나의 USB 및 하나의 CAN.

• 코어: ARM® 32비트 Cortex®-M3 CPU
• 72MHz 최대 주파수, 1.25 DMIPS/MHz (Dhrystone 2.1) 성능 (0 웨이트 상태 메모리 액세스 시)
• 단일 사이클 곱셈 및 하드웨어 나눗셈
• 메모리: 256 ~ 512KB 플래시 메모리, 최대 64KB SRAM
• 4개의 칩 선택을 갖춘 유연한 정적 메모리 컨트롤러. Compact Flash, SRAM, PSRAM, NOR 및 NAND 메모리 지원
• LCD 병렬 인터페이스, 8080/6800 모드
• 클럭, 리셋 및 공급 관리: 2.0 ~ 3.6V 애플리케이션 공급 및 I/O
• POR, PDR 및 프로그래밍 가능한 전압 감지기 (PVD)
• 4-16MHz 크리스탈 오실레이터
• 내장 8MHz 공장 트리밍 RC
• 캘리브레이션 기능이 있는 내장 40kHz RC
• 캘리브레이션 기능이 있는 RTC용 32kHz 오실레이터
• 저전력: Sleep, Stop 및 Standby 모드
• RTC 및 백업 레지스터용 VBAT 공급
• 3 x 12비트, 1μs A/D 컨버터 (최대 21 채널)
• 변환 범위: 0 ~ 3.6V
• 트리플 샘플 및 홀 기능
• 온도 센서
• 2 x 12비트 D/A 컨버터
• DMA: 12채널 DMA 컨트롤러
• 지원 주변 장치: 타이머, ADC, DAC, SDIO, I2S, SPI, I2C 및 USART
• 디버그 모드: Serial wire debug (SWD) 및 JTAG 인터페이스
• Cortex®-M3 Embedded Trace Macrocell™
• 최대 112개의 고속 I/O 포트: 51/80/112 I/O, 모두 16개의 외부 인터럽트 벡터에 매핑 가능하며 거의 모든 5V 내성
• 최대 11개의 타이머
• 최대 4개의 16비트 타이머, 각각 최대 4개의 IC/OC/PWM 또는 펄스 카운터 및 쿼드러처(증분) 인코더 입력
• 데드 타임 생성 및 비상 정지 기능이 있는 2 x 16비트 모터 제어 PWM 타이머
• 2 x 워치독 타이머 (독립 및 윈도우)
• SysTick 타이머: 24비트 다운 카운터
• DAC 구동용 2 x 16비트 기본 타이머
• 최대 13개의 통신 인터페이스
• 최대 2 x I2C 인터페이스 (SMBus/PMBus)
• 최대 5개의 USART (ISO 7816 인터페이스, LIN, IrDA 기능, 모뎀 제어)
• 최대 3개의 SPI (18 Mbit/s), 2개는 I2S 인터페이스와 다중화됨
• CAN 인터페이스 (2.0B Active)
• USB 2.0 풀 스피드 인터페이스
• SDIO 인터페이스
