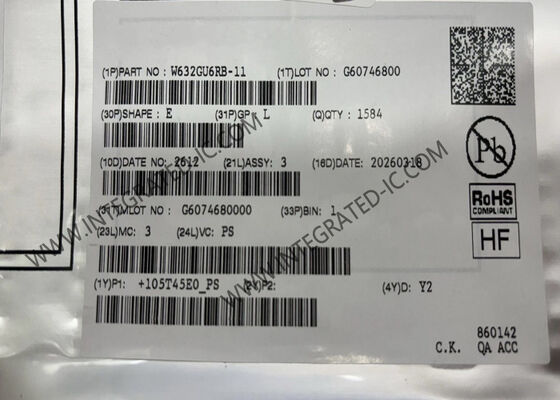

W632GU6RB-11 메모리 IC 칩 2Gbit DDR3L SDRAM 933MHz 내장 시스템용 저전압

W632GU6RB-11은 2Gb DDR3L SDRAM 메모리 칩이다. DDR3L은 DDR3의 저전압 버전으로, 고속 데이터 전송 기능을 유지하면서 전력 소모를 크게 감소시킵니다.전력 효율과 대역폭의 요구 사항이 있는 임베디드 시스템에 이상적입니다..

W632GU6RB-11는 16M × 8 banks × 16-bit 아키텍처를 갖추고, 총 2Gb의 용량과 16 비트 (x16) 의 데이터 버스 너비로 구성되어 있습니다..35 V/1.5 V (VDDQ), while remaining compatible with the standard 1.5 V I/O levels of DDR3, allowing for flexible selection during system design. The chip is housed in a 96-ball VFBGA package. 이 칩은 96볼 VFBGA 패키지에 배치되어 있으며,7을 측정합니다..5mm × 13mm, 공간 제한된 임베디드 애플리케이션에 적합합니다.

• 전원 공급: 1.35V (typ.), VDD, VDDQ = 1.283V to 1.45V
• VDD에 역동적으로 호환되는, VDDQ = 1.5V ± 0.075V
• 이중 데이터 비율 구조: 클럭 주기에 두 개의 데이터 전송
• 동시 운영을 위한 8개의 내부 은행
• 8비트 프리페치 아키텍처
• CAS 지연 5, 6, 7, 8, 9, 10, 11, 13 및 14
• Burst length 8 (BL8) and burst chop 4 (BC4) 모드: fixed via mode register (MRS) or selectable On-The-Fly (OTF)
• 프로그램 가능한 읽기 번스트 순서:
• 양방향, 차분 데이터 스트로브 (DQS and DQS#) 는 데이터와 함께 전송 / 수신됩니다.
• 읽기 데이터와 함께 가장자리 정렬 및 쓰기 데이터와 함께 센터 정렬
• DLL는 DQ와 DQS 전환을 클럭으로 정렬합니다
• 이차 시계 입력 (CK와 CK#)
• 각각의 긍정적인 CK 에드, 데이터 및 데이터 마스크에 입력된 명령어는 미분 데이터 스트로브 쌍의 두 가장자리에 참조됩니다.
• Posted CAS with programmable additive latency (AL = 0, CL - 1 and CL - 2) for improved command, address and data bus efficiency [프로그램 가능한 추가 지연 (AL = 0, CL - 1 and CL - 2) ]
• 읽기 지연 = 추가 지연 + CAS 지연 (RL = AL + CL)
• 읽기 및 쓰기 번스트를 위한 자동 전하 작업
• Refresh, Self-Refresh, Auto Self-refresh (ASR) 및 Partial array self refresh (PASR)
• 전 충전 전원 다운, 액티브 전원 다운
• 데이터 마스크 (DM)
• 프로그래밍 가능한 CAS Write Latency (CWL) per operating frequency
• Write Latency WL = AL + CWL
• 다중 목적 레지스터 (MPR) for readout a predefined system timing calibration bit sequence
• 시스템 레벨 타이밍 캘리브레이션 지원 via write leveling and MPR read pattern
• ZQ Calibration for output driver and ODT using external reference resistor to ground (출력 드라이버와 ODT를 위한 ZQ 캘리브레이션)
• Power-up initialization sequence and reset function를 위한 PIN
• 데이터, 데이터 마스크 및 디퍼셜 스트로브 페어에 대한 프로그래밍 가능한 오너 다이 종료 (ODT)
• Dynamic ODT mode for improved signal integrity and preselectable termination impedances during writes (신호 무결성 향상 및 기록 중 선택 가능한 종료 임페던스)
• 2K 바이트 페이지 사이즈

• 임베디드 시스템: 산업 제어, 인간-기계 인터페이스 (HMIs) 및 데이터 획득 단말기와 같은 중간 용량 고속 캐시를 필요로하는 애플리케이션
• 네트워크 장비: 라우터, 스위치 및 게이트웨이와 같은 통신 장치에서 데이터 버퍼링
• 소비자 전자제품: 디지털 텔레비전, 셋톱 박스 및 스마트 스피커와 같은 비용 민감한 소비자 제품
• 자동차 전자: 차량 내 인포테인먼트 시스템 및 내비게이션 장치 (산업급 온도 버전이 선택되어야 합니다)
• Industrial vision: Frame buffering for machine vision cameras and image capture cards 산업 비전: 기계 비전 카메라와 이미지 캡처 카드에 대한 프레임 버퍼링
